基板分割装置

基板分割機　部品実装済みの基板をミシン目・Vミゾに合わせて要らない部分をカットする機械

分割方法　　　金型方式（スピードが速い）・ルータ方式（曲線も切れる）
　　　　　　　　　　　・回転歯方式（ストレスが少ない）　　　

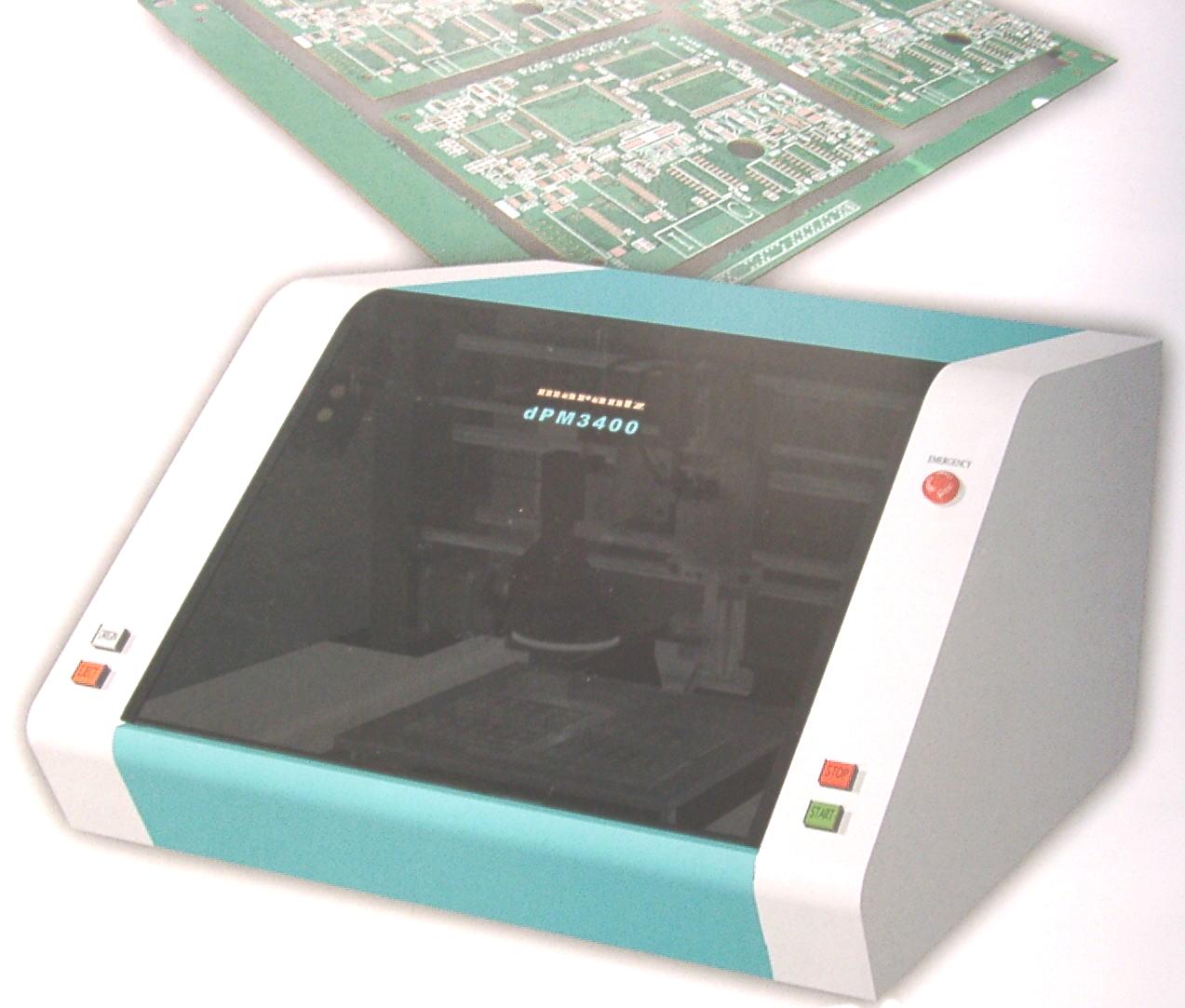

デジタイズ機能 精密測定 CAD・編集機能 プリント基板の加工 　（パターン・穴あけ・ルータ加工） 基板用テストフィクスチャの加工 アクリル・フェノール等各種治工具の作成

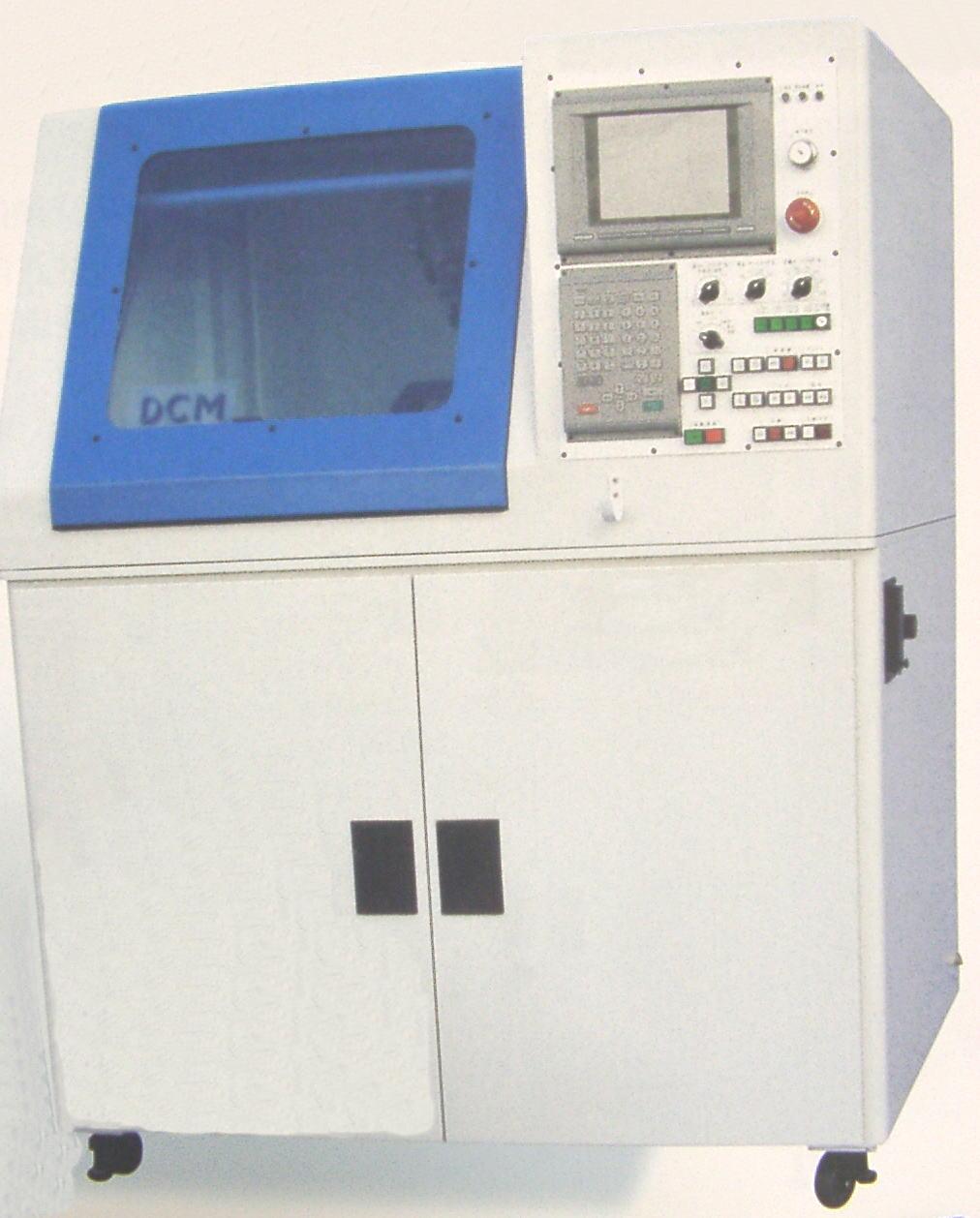

実装基板に与えるストレスを 最小限に抑えて切断 最大６０，０００ｒｐｍ高速スピンドル採用 スピードコントローラ標準搭載により プログラムで回転数制御が可能 スピンドル冷却機構標準搭載により 長時間連続運転が可能 基板外形加工が可能 機種対応は専用治具交換によりワンタッチ 小ロット、試作品等は汎用治具似て対応可能 切断粉は大型集塵機使用により機外に排出

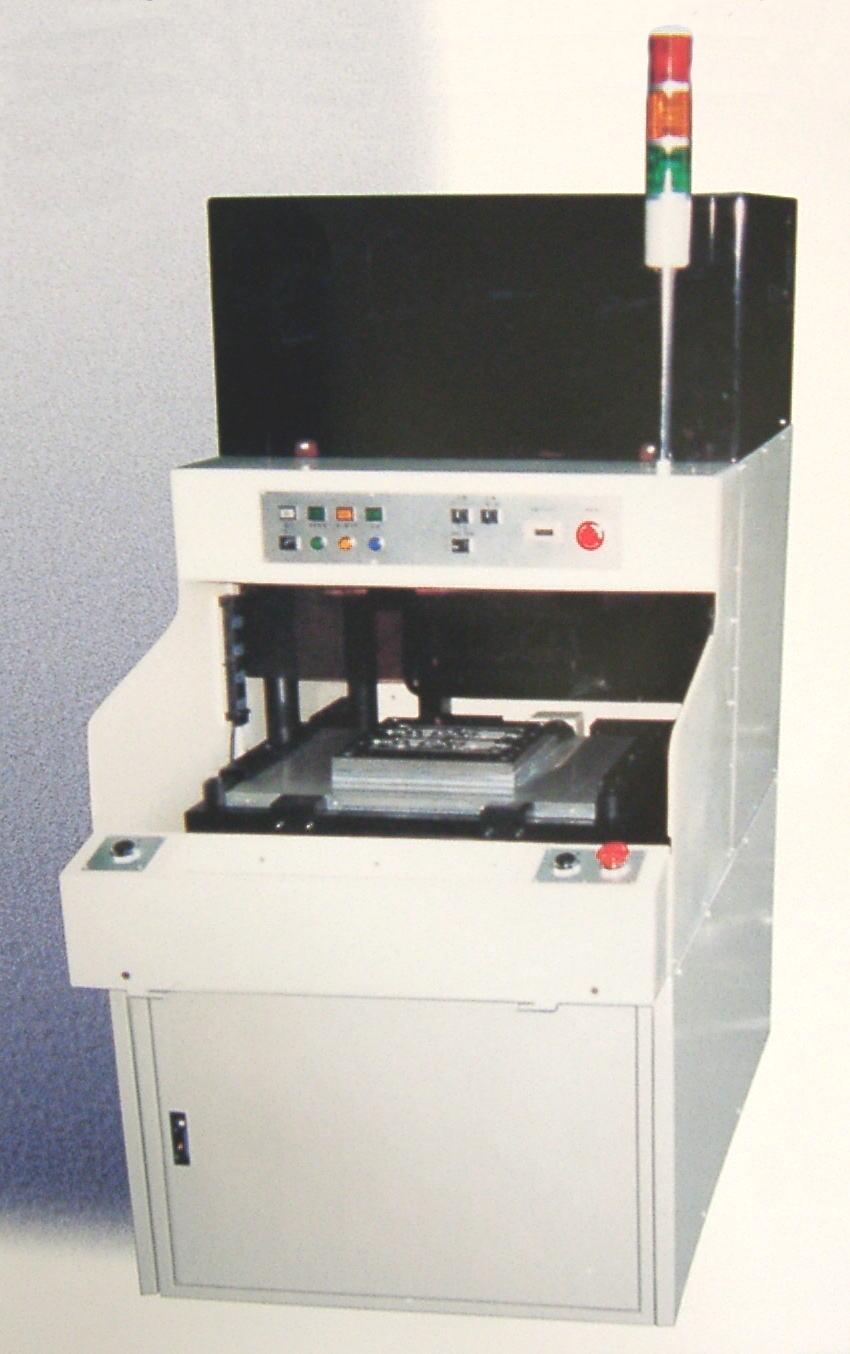

多数個取り品を１サイクル１１秒で全て 分割できます 分割する周辺を上、下の金型で固定する為、 分割時のストレスを最小限に抑えます ブリッジ部分が多数ある場合でも 一度にブリッジ部を分割するのでなく 時間差を与えるためストレスを 最小限に抑えます 分割面が非常にきれいです 分割型は誰でも交換できます 基板分割に大きなパワーを必要と しないため金型の寿命を伸ばし メンテナンスサイクルを長く使用できます

ダイアモンドディスク切断で極めて低い ストレスの基板分割 カメラ搭載による位置補正、画面確認による教示 低価格、フルカバー、自動ドア開閉 独自のダイアモンドを電着した円盤を高速に 回転させる方式で切断するため、低い応力値で 切断することができます 分割部ギリギリまでチップ部品が装着されている、 基板が薄く反り易い等、に本方式の 切断が最適です
