外観検査機

外観検査機　　　人の目に頼らずパソコン＋CCDカメラ等により検査する機械
　　　　　　　　　　　　　CCDカメラから取り込んだ画像データをパソコンで検査・比較する

アナログカメラ　レンズから取り込んだ映像をアナログ信号で処理

デジタルカメラ　レンズから取り込んだ映像をデジタル信号で処理

検査方法　　　　カメラから取り込んだ映像信号を映像で残し検査対象と対比して
　　　　　　　　　　　　良否を判定するパターンマッチング方式と取り込んだ映像を
　　　　　　　　　　　　数値化して数値で良否を判定する方式がある

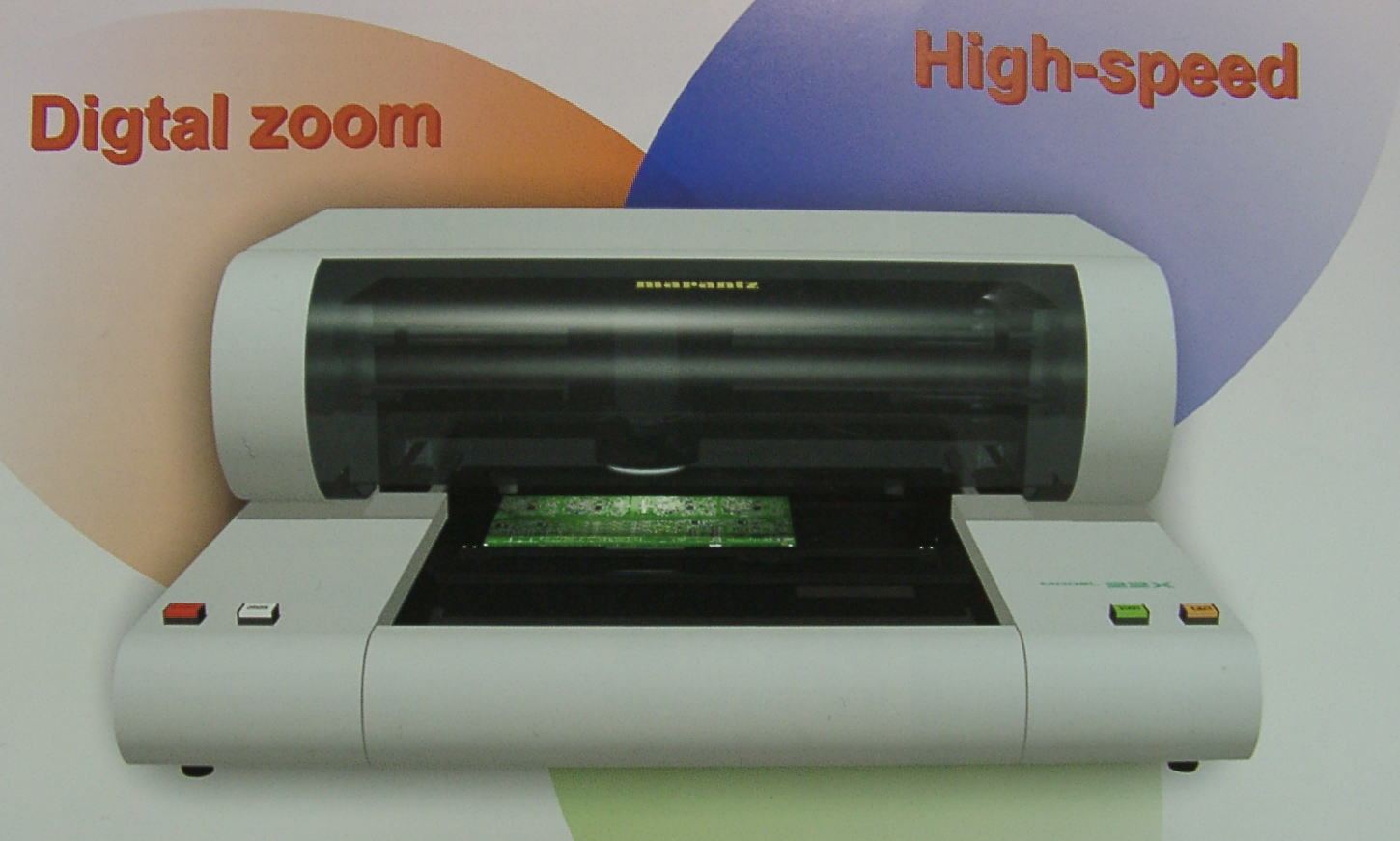

MODEL　２２Xfw

キャリブレーションを可変し同系色を識別 　　簡単で直感的な操作性 　　わかりやすい結果報告 　　パターンマッチングによる検査方法 　　デジタルカメラによる１０・２０倍切替可能 　　自動キャリブレーション 　　マイクロステップモータ・全軸デュアルベルト 　　最高部品高　３５mm

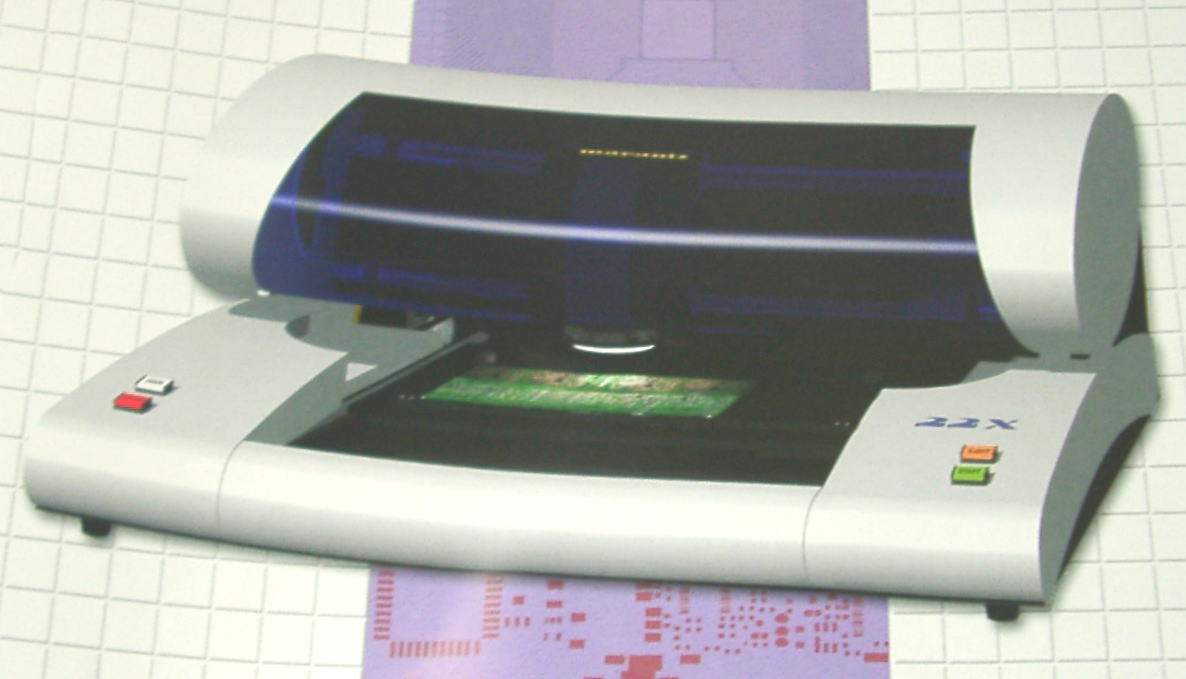

MODEL　　２２Xｆｖ

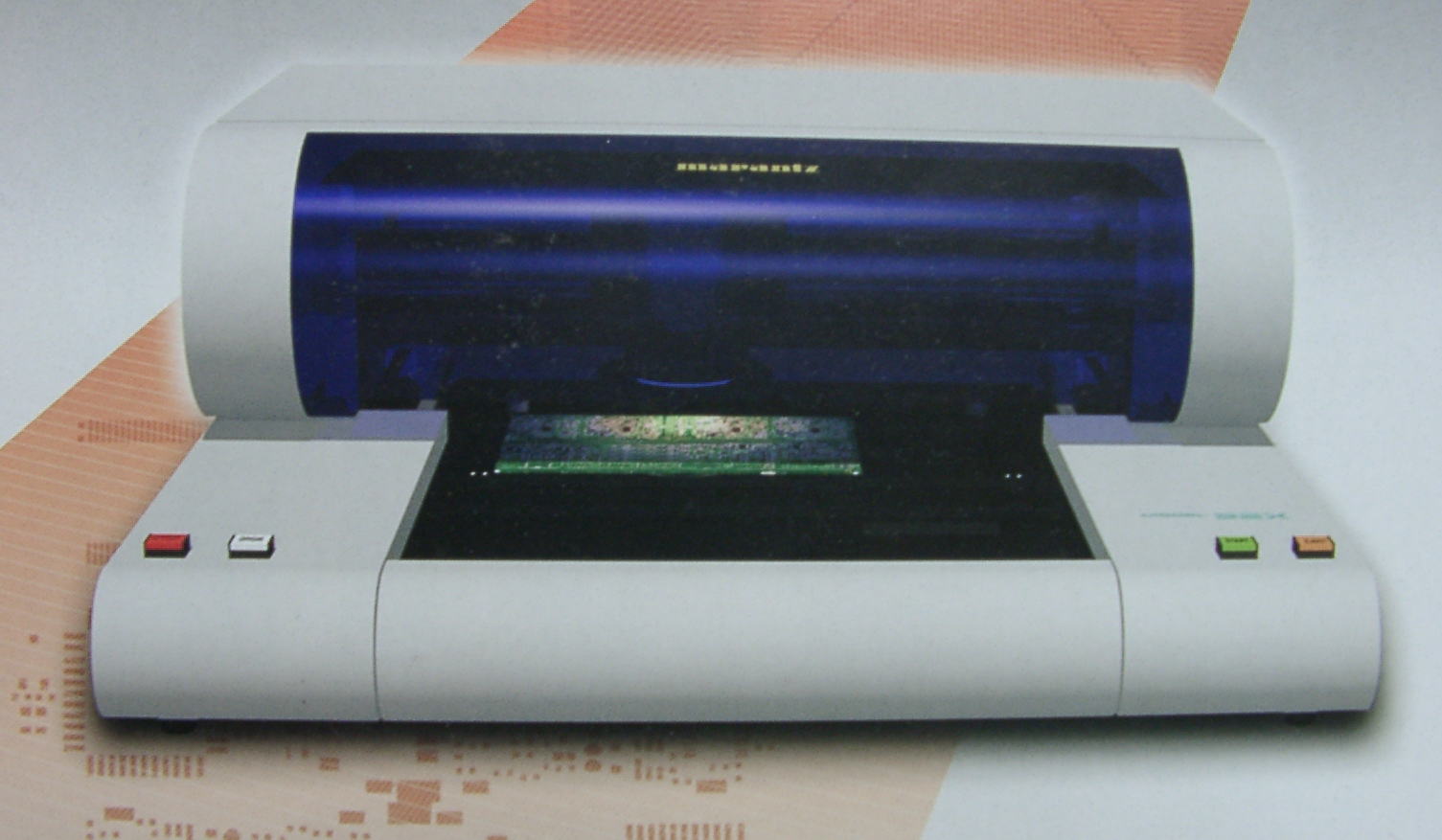

赤色ＬＥＤ照明によるはんだフィレット検査 　　キャリブレーションを可変し同系色を識別 　　簡単で直感的な操作性 　　わかりやすい結果報告 　　パターンマッチングによる検査方法 　　デジタルカメラによる１０・２０倍切替可能 　　自動キャリブレーション 　　マイクロステップモータ・全軸デュアルベルト 　　最高部品高　１５mm

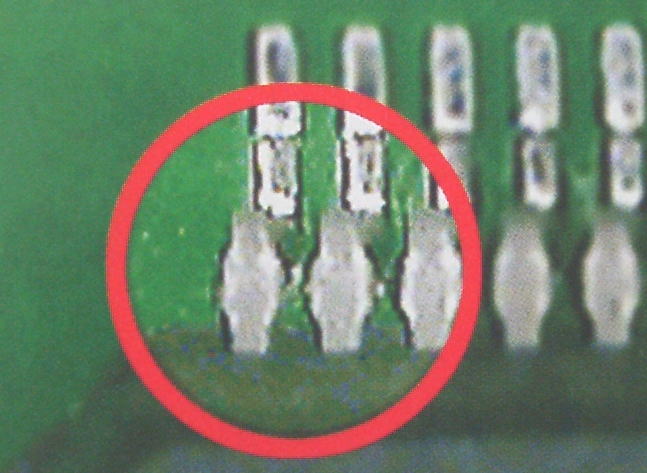

MODEL　　２２Xｆｘ	テレセントリックレンズ搭載 　　赤色ＬＥＤ照明による 　　はんだフィレット検査 　　キャリブレーションを可変し 　　同系色を識別 　　簡単で直感的な操作性 　　わかりやすい結果報告 　　パターンマッチングによる検査方法 　　デジタルカメラによる１０・２０倍 　　切替可能 　　自動キャリブレーション 　　マイクロステップモータ・ 　　全軸デュアルベルト 　　最高部品高　４０mm	ノーマルレンズ

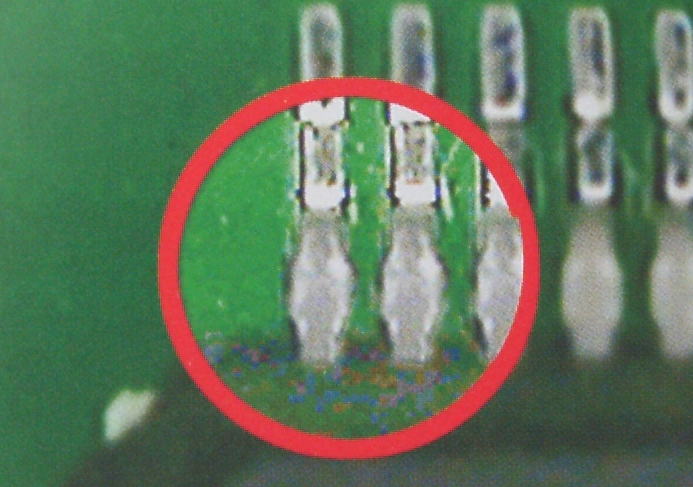

		テレセントリックレンズ

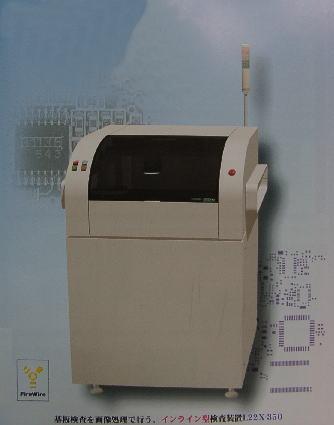

L22Xｆｖ−３５０・５２０

上記検査機のインラインタイプ 　　卓上型と共通のソフトを使うことにより 　　簡単なオフセットを与えるのみでデータの 　　互換性が図れる 　　卓上機をデータ作成機として使用可能 　　集中管理ソフトRc22xでのネットワーク機能により 　　結果伝達・リモートモードが可能 　　1サーバで多数検査機の制御が可能です 　　検査データ毎に記憶された基板幅に合わせて 　　データ読み取り後自動幅寄せされます 　　テレセントリックレンズの採用により部品高の違いによる 　　画像の見え方の違いを押さえ、より正確な検査を実現 　　 　　i検査対象基板サイズ　　 　　　　　　　　　３５０　　　　MIｎ５０X50　　Max３５０X250 　　　　　　　　　５２０　　　　Min５０X50　　Max５２０X460
